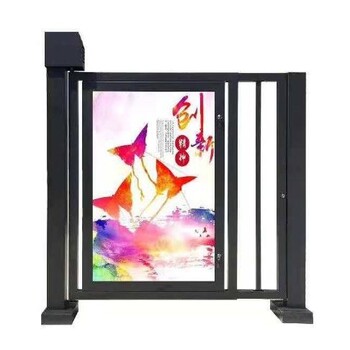

準備步驟：
①確定合理的走線方式，做好安裝前的布線工作，主要是電源線，
②將廣告門內的燈條、廣告紙安裝好。（一般出廠前已裝好）

安裝步驟：
1、先確定好主副立柱的位置，距離合適，處理好各接線擺放的方式及位置，然后固定好主立柱（膨脹螺絲φ12/10）。注意：主立柱底部有兩條接線，一條為RVV2*1.0 DC24V供電（往配電箱），一條RVV4*0.5(往門禁方向)，視現場的門禁安裝方式走線會有所不同
2、安裝光感接收器，并將光感接收器的接線引到主立柱頂部。
3、安裝門體，先將磁力鎖和燈條的接線通過主立柱底部的軸承圓孔從主立柱內部引到主立柱頂部；門體圓槽與軸承對齊，
4、安裝電機安裝板，將門體上部的圓槽與軸承的對齊，并將電機安裝板用螺絲固定在主立柱上，
5、固定電機，將電機用螺絲固定在安裝板上，
6、固定副立柱，并將磁力鎖對齊，（此時可以用手推動門體，檢查開關門是否正常，有無異響，如有不正常請檢查4、5步驟）
7、對照主板接線圖將對應的線接好，然后調試廣告門，參數調好之后，將主板放到對應位置，蓋上蓋子即正常使用。

8、外部器件注意事項
a、直流馬達電壓與輸入電壓有關，輸入為24V，可選馬達電壓為24V，功率控制在200W。
b、板上電壓為12V輸出，電流請控制在10A以內，超過將引起過流保護，輸出電壓降低，會導致有些部件不能正常工作。
c、磁力鎖的電壓可選12v或24v，根據用戶實際所使用的磁力鎖的型號決定；廣告燈的電壓可選12v或者24v，建議24V，根據客戶實際所使用的廣告燈的型號決定，默認為24V，需要12V需要提前說明。
d、門禁接12v。

注意事項：
a、門禁接口：一共有兩組接線，一組為門禁信號線跟12V線；另一組為GND和12V線。
b、防夾保護接口：若是產品沒有定制該功能，則不需要接。
c、電機機芯接口：從機芯出來一共有8條線，三根粗線接電機機芯接口，接線方式如下（注意：此為我司使用電機的接線方式，我司使用的電機為誠邦無刷電機，三根粗線 的顏色分別為藍、綠、黃。若實際使用的電機型號與我司電機型號不一致時，請按照對 應的接線標準接線，若是接線不正確，則電機運行時會抖動）。
主板上標示為“U”的接口（MA），接線為粗藍；
主板上標示為“V”的接口（MB），接線為粗綠；
主板上標示為“W”的接口（MC），接線為粗黃。
d、電機霍爾接口接線方式（圖上從右到左）：
主板上標示為“紅”的接口，接電機霍爾5V電源線；
主板上標示為“空”的接口，不需要接線；
主板上標示為“藍”的接口HA（u），接線的顏色與電機機芯接口“A”線的顏色相同；
主板上標示為“綠”的接口HB（v），接線的顏色與電機機芯接口“B”線的顏色相同；
主板上標示為“黃”的接口HC（w），接線的顏色與電機機芯接口“C”線的顏色相同;
主板上標示為“黑”的接口，接電機霍爾GND；
若電機型號與我司使用電機不同，請按照對應的接線標準接線。

9、設置操作
步： 通電后，觀察廣告門是否自檢，即剛通電的時候廣告門會自動關門（門關到門框磁力鎖吸住則自檢成功，電機停止運行），在自檢過程中主板顯示的數值在180-190之間來回跳動。若是自檢時門和主板顯示未按以上描述狀態運行則為錯誤自檢狀態。這時就需要調節P-D參數；若是不自檢，檢查線路是否錯誤，確定線路無誤后，重啟主板重新自檢;
二步：調節參數。例：

三步： 設置好參數以后，按確定鍵保存。運行設備，如有不合適的地方，再根據需要調節對應的參數。
四步：遙控器配對，進主板菜單到P-F項，長按遙控器上任意按鈕，聽到主板滴一聲，配對成功，然后按保存退出鍵退出菜單，然后按復位鍵重啟主板即可。一塊主板可同時配5個遙控器，遙控器的使用范圍在10米以上，考慮到會有錯按遙控器按鍵的情況，所以使用遙控器的時候，按鍵時需要稍微久 點才可松開按鍵，若是剛按下去便松手，則廣告門無反應。一個主板配對好遙控器后，用另一個遙控器連續配對五次以后，上一個遙控器不能再控制這個廣告門。
五步：調節完參數以后，蓋上蓋子，即可正常使用。

主板現場調試功能能詳細說明：
1.主板菜單P-1和P-2調節開門和關門速度參數越大速度越快，根據現場要求調節：
2.主板菜單P-L調節開門和關門減速行程（即為開門和關門快到位時減速距離）參數越大距離就越大；P-3調節開門和關門緩沖力度（門開和關快到位時這段減速距離的力度大小，一般要求數據不能太大，客戶要求關門時夾手力度不能太大也就是調節這里參數大?。?br /> 3.主板菜單P-4 調節門開到位后多久自動關門，參數越大時間就越長（根據客戶要求調節）時間和參數比例為1:1秒；
4.主板菜單P-5 調節電機力度，參數越大電機力度就越大相應的門開和關的力度就越大，根據客戶現場要求調節力度（客戶要求門防風效果，力度越大所防的風就越大一般參數調到40時可防8級大風；若是客戶要求門防撞小孩時把2歲小孩推不倒，那么參數就調到3或者5，可以按情況調節參數）
5.主板菜單P-6調節光敏電阻感應光亮和暗的程度自動開和關廣告門上的廣告燈（一般參數50時太陽落山后傍晚時分就可以感應到亮燈）
6.主板菜單P-7 設置廣告門自動開和關（一半為公司測試或?yàn)榭蛻粞菔拘Ч麜r(shí)使用）
7.主板菜單P-9 設置廣告門開門行程距離（從磁力鎖位置到門開到位一般為90度佳）數字越大距離就越大。
8.主板菜單P-D 調節電機極性不同導致的門運行方向，根據不同廠家的電機調節參數（例如：誠邦電機參數為1，臺邦電機參數為0）。
9.主板菜單P-E 設置廣告門通電自檢時運行速度和力度（這里要設置，如果不設置上電后門不會動，就無法準確的判斷出電機極性是否不對需要更改）。
10.主板菜單P-F 遙控器匹配學習，同一主板可以匹配5個不同的遙控器，超過5個就會把前面5個匹配好的遙控器覆蓋歸零只留下后匹配的遙控器可以使用。
