圖1為本文設計的智能機器人倉儲物流系統總體方案,其集成了自動化立體倉庫、AGV、機器人、視覺傳感器、激取光料傳感器等，由機器人完成物料的拾取、擺放、搬運和分撿,視覺系統完成對物料的形狀、位置和顏色識別,傳感器完成移動機器人的定位和避障等,該系統實現了齒輪箱的裝配和拆解工作,其適用性廣,衍生能力強。設計齒輪箱裝配工藝流程如圖2所示。
該智能機器人倉儲物流系統主要包括自動化立體倉庫、平臺式AGV、復合機器人、雙臂機器人、叉車AGV等硬件設備。
(1)自動化立體倉庫

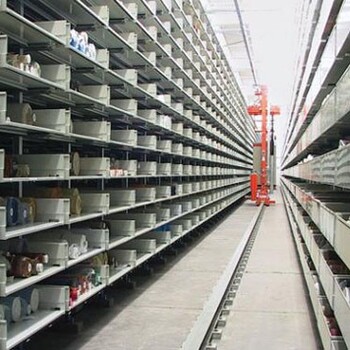

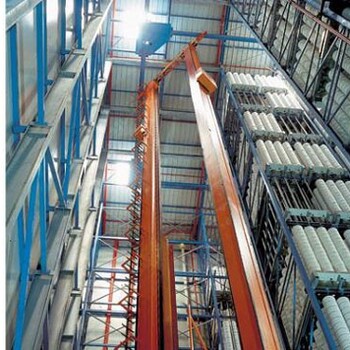

自動化立體倉庫是現代生產系統自動化程度提高的重要標志,在有限的占地面積下能夠?qū)崿F(xiàn)貨物的大量、有效存儲,充分利用空間資源。如圖3所示,本文設計自動化立體倉庫包括貨架、堆垛機、出入庫平臺組成。其中堆垛機的行走軸實現堆垛機沿著立體倉庫長度方向運動、升降軸實現堆垛機沿著立體倉庫高度方向運動,貨叉伸縮軸實現貨物托盤的抓取。出入庫平臺安裝有貨物托盤檢測傳感器,用于判斷出入庫平臺與機器人的對接情況。零件出入庫平臺設有一段升降式運輸平臺①,其處于低位時與平臺AGV對接,處于高位時與出入庫平臺②對接。
叉車 AGV叉車AGV具有激光導引系統、控制臺和調度管理系統、在線自動充電系統、通訊系統及安全系統等?？刂婆_和調度管理系統是AGV系統的調度管理中心,負責與上位機交換信息,生成AGV的運行任務,并將指令下發給AGV完成相應的任務。
智能機器人倉儲物流系統主要由總控調度軟件和立體倉庫監控軟件組成,立體倉庫監控軟件主要用于立體倉庫狀態反饋,以及零件/成品的存入和取出。 總控調度軟件負責管理和控制所有的設備, 協調各個設備進行工作,以完成整體的傳工輸作控流制程?？偪卣{(diào)度軟件和其他跟各蹤模塊之間的關系如圖5所示。
圖5 軟件結構圖
系統中所有設備通過TCP/IP協議進行通信,如圖6所示。使用路由器組建一個局域網,雙臂機器人、立體倉庫監控軟件服務器、總控調度軟件服務器通過有線的方式介入局域網,而復合機器人、平臺式AGV、叉車AGV使用無線的方式介入局域網。在該局域網中,總控調度軟件是整個系統的核心,允許直接監視其他設備的狀態,并控制這些設備執行相應的動作。
綜合考慮智能機器人倉儲物流系統工作流程,機器人的轉彎半徑、工作空間、場地等多方面約束,進行智能機器人倉儲物流系統布局設計,其布局如圖7所示,圖中虛線表示叉車 AGV 的運行路線,粗實線表示復合機器人的運行路線,細實線為平臺式AGV的運行路線,兩臺平臺式AGV交替工作。復合機器人與叉車AGV在轉接臺處完成取放貨,復合機器人與平臺式AGV在轉接處完成對接。
存儲管理:包括貨架庫存信息、立體倉庫出入庫歷史信息記錄和事件日志信息。人機交互界面:包括信息顯示、手動操作和自動操作界面。
