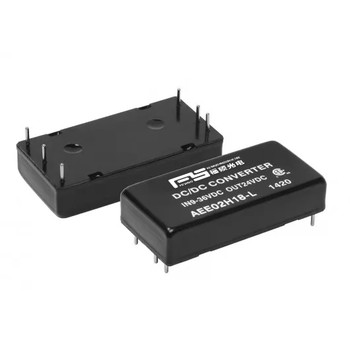

DC-DC轉換器的概述和目的

DC-DC轉換器在現代電力管理系統中起著至關重要的作用。它們的主要功能是將直流電源（DC）的電壓從一個級別轉換為另一個級別，以確保穩定，的電源傳遞到各種電子設備和系統。在輸入電壓水平由于電池隨著時間或負載條件變化等因素而可能波動的應用中，DC-DC轉換器保持恒定的輸出電壓，從而為系統的組件提供可靠的功率。 DC-DC轉換器的一個重要優勢是它們的出色功率轉換效率。通過使用開關技術，它們可以大程度地減少與電阻元件相關的功率損失，例如變壓器或線性調節器，這些元件通常會產生熱量和廢物。通過使用開關技術會提高整體效率，并在便攜式設備中延長電池壽命。此外，DC-DC轉換器提供了靈活性，可以提高或向下電壓級別，從而可以在電子系統中有效的電源分配管理。它們還可以提供電隔離，將輸入和輸出地面分開，以降低地面環和保護敏感組件的風險，免受電壓尖峰和噪聲的影響。

DC-DC轉換器的另一個值得注意的功能是它們的電壓調節。一些轉換器可以在狹窄范圍內保持輸出電壓精度，通常偏差小于1％。這種精度對于確保需要穩定電源的電子設備和系統的正確運行至關重要。

DC-DC轉換器具有各種拓?fù)浜团渲?，可滿足廣泛的應用和功率要求。它們可以設計為立設備，集成到更大的電源管理系統中，也可以嵌入到單個組件中，例如微處理器或微控制器。

DC-DC轉換器的類型

DC-DC轉換器有幾種類型，每個轉換器具有特的電路拓?fù)浜吞匦?。這些拓?fù)淇梢詫⑦@些拓?fù)鋸V泛分為兩組：非隔離和隔離的轉換器。非隔離轉換器在輸入和輸出之間具有共同點，而隔離的轉換器在輸入和輸出接地之間提供電隔離。在討論中，我們將專注于非隔離轉換器，這些轉換器進一步分為幾種常見的拓?fù)洌?/p>

BUCK轉換器（降低轉換器）：此將輸入電壓向下降低到較低的輸出電壓，同時增加輸出電流。它使用一系列開關，一個電感器和電容器來調節開關的占空比來調節輸出電壓。 BUCK轉換器通常用于比輸入電源較低的電壓水平的應用中，例如電池供電的設備和計算機系統中的電壓調節。

增強轉換器（加速轉換器）：將輸入電壓向上升至較高的輸出電壓，同時降低輸出電流。它利用開關，電感器和電容器來管理能量傳輸，從而增加輸出電壓。增強轉換器通常用于需要比輸入電源更高的輸出電壓的應用中，例如功率LED驅動器或便攜式設備的電壓升壓。

Buck-Boost Converter：這是一種多功能拓?fù)洌梢愿鶕?jù)開關的占空比，可以向上或沿輸入電壓上升。該拓?fù)浣Y(jié)合了Buck和Boost轉換器的元素，使其適用于具有不同輸入電壓的應用，或者需要在需要升級和降低轉換時。降壓轉換器用于諸如太陽能系統和電池供電的設備，具有波動的電壓級別。

?轉換器：這是一個拓?fù)?，可以提供較低的輸入和輸出電流紋波，同時提供加速和降低電壓轉換。與其他非分離轉換器相比，它在特的布置中利用了電感和電容器的組合，從而提高了和性能。 μuuk轉換器用于需要低輸出電壓紋波和率的電源設計，例如敏感的模擬或混合信號電路。

SEPIC轉換器（單端主電感轉換器）：這是一種多功能拓?fù)?，可以同時執行升壓和降低電壓轉換。它提供了幾個優點，包括連續輸入和輸出電流以及即使輸入電壓接近或等于輸出電壓，也可以保持穩定的輸出電壓。 SEPIC轉換器適用于需要使用小輸入或輸出電流中斷的柔性轉換的應用，例如汽車電源和電池充電器。

Zeta轉換器：這是一個不太常見的拓?fù)洌峁┝伺cSEPIC轉換器相似的功能，因為它允許逐步和降低電壓轉換。它采用了電感器，電容器和開關的特布置，從而產生了率和靈活性。 Zeta轉換器用于的電壓法規以及需要廣泛的輸入和輸出電壓的應用，例如電信電源或電池管理系統。

每個DC-DC轉換器拓?fù)涠加衅涮氐膬?yōu)勢，缺點和權衡。針對特定應用程序的適當轉換器類型的選擇取決于特定要求，例如輸入和輸出電壓水平，效率，負載調節和尺寸約束。熟悉各種類型的DC-DC轉換器對于使用Power Electronics工作的工程師和設計師至關重要，因為它可以幫助他們選擇適合其應用的合適的拓?fù)洹?/p>
